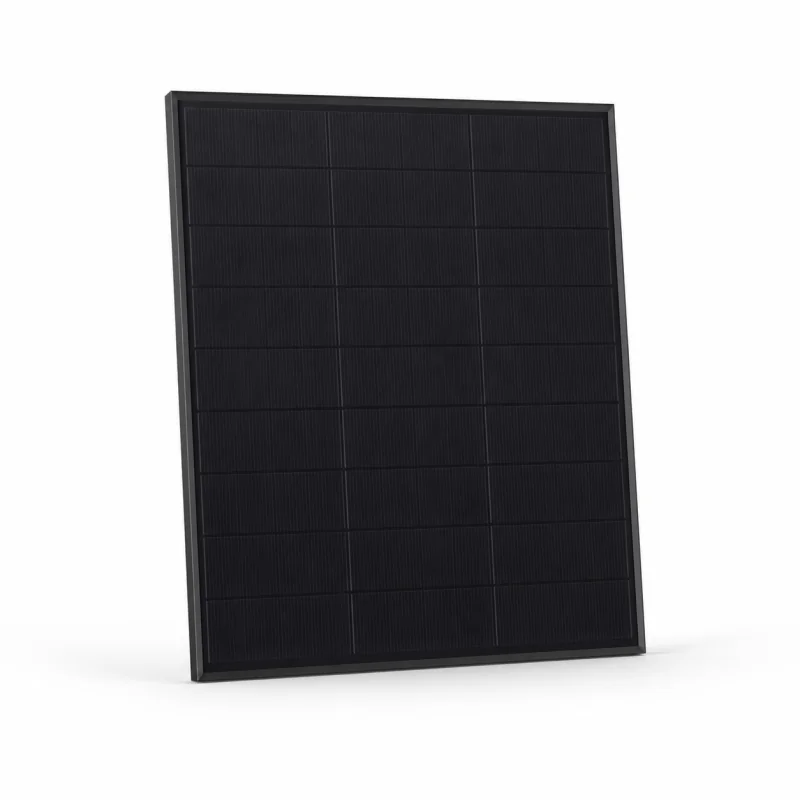

Painel solar monocristalino rígido 130W

Painel solar monocristalino rígido de 130W

O painel solar monocristalino rígido de 130W com moldura preta é um painel solar rígido de 130W concebido para instalações fotovoltaicas onde é necessário aproveitar bem o espaço disponível. As dimensões de 805 × 760 × 30mm facilitam a integração em sistemas isolados, veículos, embarcações ou pequenos projetos solares, desde que as características elétricas sejam compatíveis com o regulador e com os restantes componentes da instalação.

Desempenho elétrico e compatibilidade

Em condições normalizadas, o módulo fornece 130W de potência nominal, uma tensão de máxima potência de 20,32V e uma corrente de 6,40A. A tensão em circuito aberto é de 23,20V e a corrente de curto-circuito atinge 6,79A. Antes da ligação, deve confirmar-se que a entrada fotovoltaica do regulador suporta estes valores, sobretudo a tensão em circuito aberto.

Construção preparada para o exterior

O módulo combina estrutura de alumínio, vidro, encapsulamento EVA e folha posterior. A caixa de junção tem classificação mínima IP67 e o painel inclui cabo de 700mm e 2,5mm² com conectores MC4. O intervalo de temperatura de funcionamento declarado situa-se entre −40 e +85°C.

Características principais

• Potência nominal: 130W
• Vmp / Imp: 20,32V / 6,40A
• Voc / Isc: 23,20V / 6,79A
• Dimensões: 805 × 760 × 30mm
• Peso líquido: 6,6kg
• Ligação: MC4

Para selecionar corretamente o regulador, as proteções e a secção dos cabos, devem ser consideradas a tensão, a corrente e a configuração total dos painéis da instalação.

Aplicações recomendadas

Graças ao formato compacto, pode ser integrado em autocaravanas, caravanas, carrinhas camper, embarcações, equipamentos de telecomunicações, abrigos, habitações isoladas e outros sistemas fotovoltaicos, desde que as dimensões e os valores elétricos sejam adequados à instalação.

Que regulador é necessário?

O painel não deve ser ligado diretamente à bateria. É necessário utilizar um regulador solar compatível com a tensão em circuito aberto de 23,20V, a corrente de curto-circuito de 6,79A, a potência total instalada e a tensão da bateria. Pode integrar sistemas de 12V ou 24V através de um regulador MPPT corretamente dimensionado.

Produção real e instalação

Os 130W correspondem à potência nominal medida em condições normalizadas. A produção real varia consoante a radiação solar, orientação, inclinação, temperatura, sombras e perdas do sistema. O painel deve ser instalado numa superfície capaz de suportar as suas dimensões e peso, com suportes adequados, cabo solar corretamente dimensionado, proteções elétricas e respeito pela polaridade.

Perguntas frequentes

Pode ser ligado diretamente a uma bateria? Não. Deve ser instalado um regulador compatível entre o painel e a bateria.

É um painel rígido? Sim. A estrutura inclui alumínio, vidro, EVA e folha posterior.
